FAQ---常見問題集錦
Q1 熱電冷卻器的效率如何?
ANSWER： 效率與TEC泵熱能力，或者交制冷量與輸入TEC的功耗有關。在TEC熱泵應用中，這個術語很少使用，因為輸入的能量與TEC的產出有很大的不同。我們向TEC提供電能，但追求的結果是泵熱，或者叫搬運熱量。
對于TEC來說，行業里都傾向于使用“性能系數”即COP，而不是效率。性能系數(COP)是搬運的熱量除以所加載的電量。換句話說，COP告訴你，你提供的每一單位電力，你將得到多少單位的熱量轉移或搬運。
在某些情況下，其COP可能大于1，取決于應用、所搬運熱量和所需的溫差。通常，COP等于所搬運熱量除以輸入功率，在單級TEC來說，它大約在是0.4和0.7之間。如需更高的COP，那么，可以通過優化的定制熱電模塊來實現。
Q2 控制TEC的最佳方法是什么?

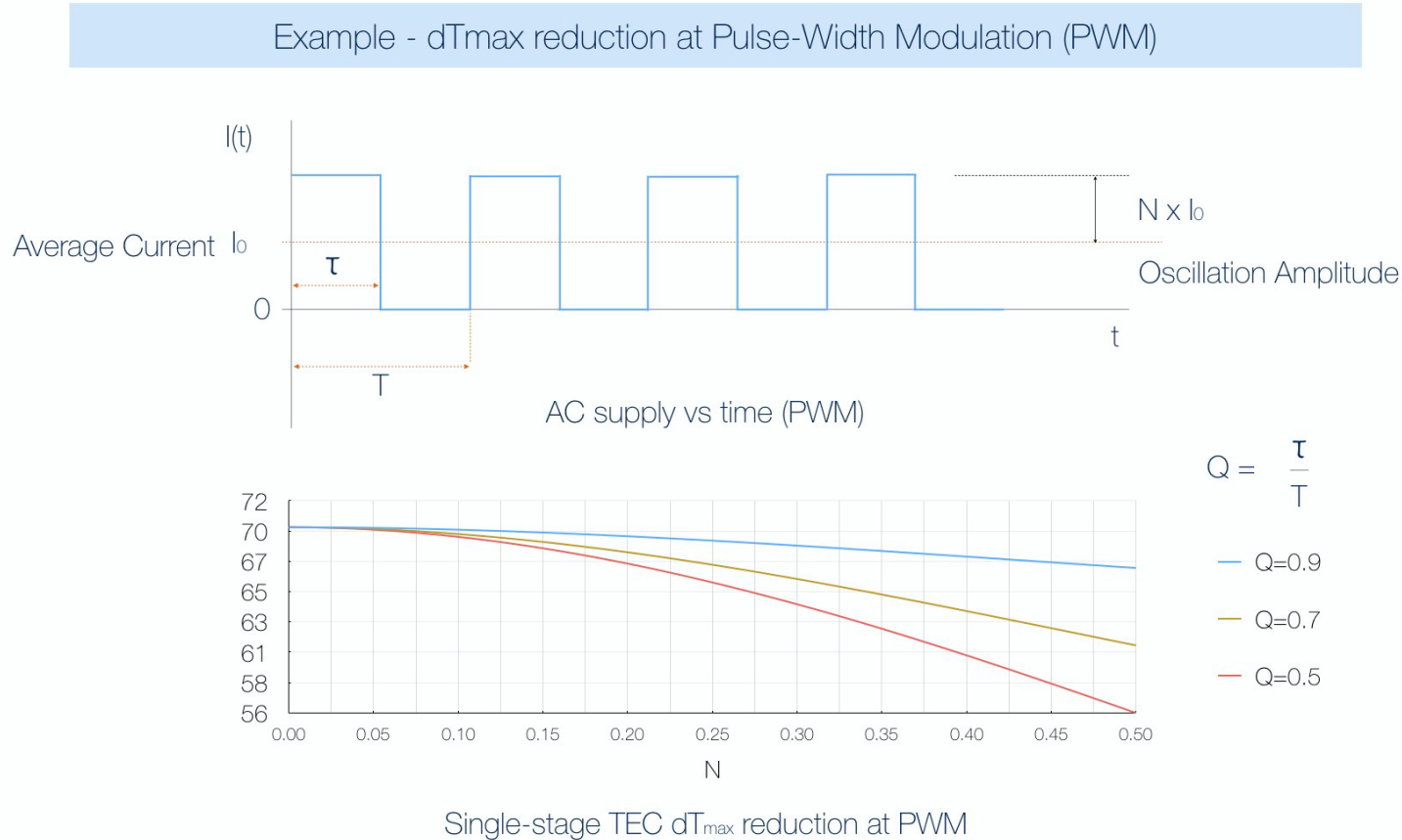

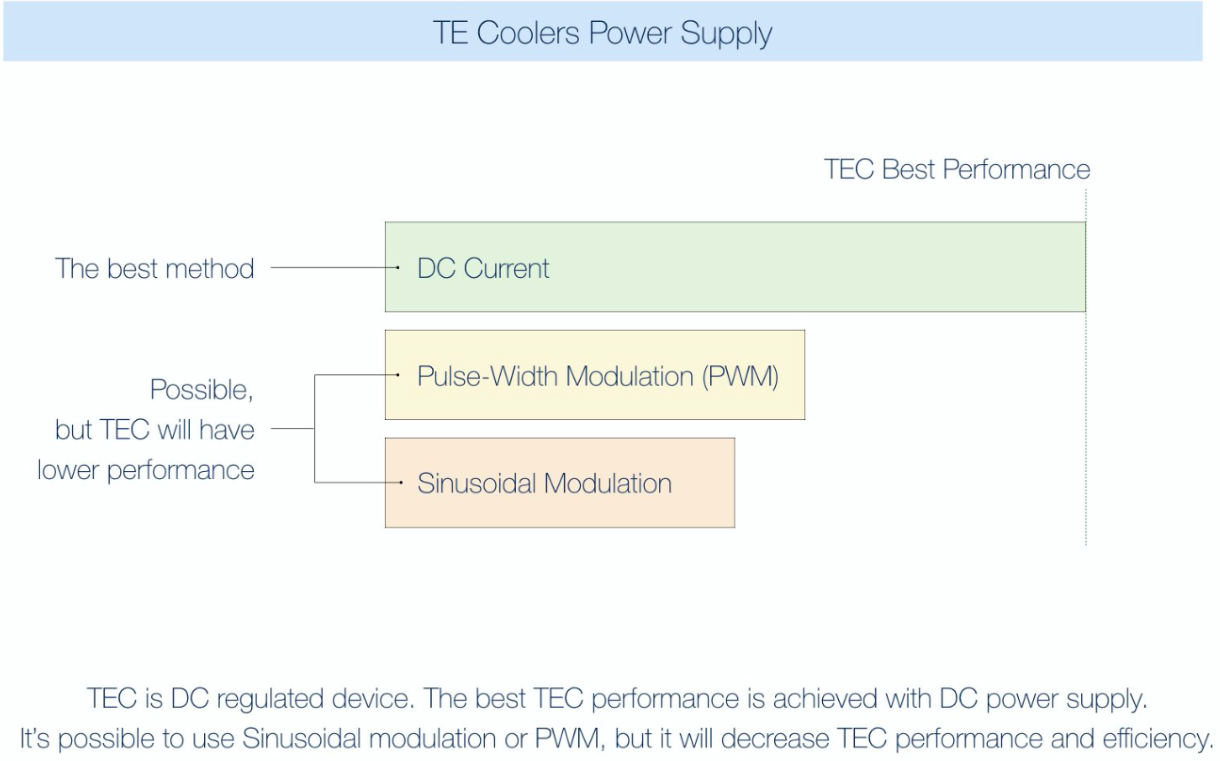

ANSWER： TEC需要平順的直流電流以實現最佳運行。10%的波動系數將導致大約1%的?T衰減。無論使用電壓或電流驅動，Imax是其能允許的最大電流值。對于那些既需要加熱又需要冷卻的應用，需要雙向直流電源?？墒褂?/span>PWM，正弦曲線，PI或PID控制，但是PWM或正弦曲線供電不會最大化的發揮其性能，占空比的下降將明顯的導致溫差的減少。我們不推薦ON/OFF控制。雖然這樣簡單易行，但是從完全ON到完全OFF循環控制下的溫度循環容易導致TEC可靠性受損， 繼而過早發生故障。
Q3 熱電冷卻器的長度和寬度能有多大?是什么限制了大小?
ANSWER： TEC的典型尺寸上限為長50毫米，寬50毫米。
TEC的一邊冷卻時收縮，另一邊加熱時膨脹。這對焊點和半導體元素構成了挑戰。由于熱膨脹率跟尺寸是基本線性相關的，所以如果冷卻器變得更大，應力也就變的更大。當所需的制冷量， 或者叫泵熱能力超過一個TEC所能提供的容量時，可以使用多個TEC。目前我們能提供最大面積的TEC是60mm × 60mm， 或者最長尺寸是72mm， 則其寬度不超過20mm。
Q4 用什么簡單的測試來驗證TEC是否正常工作?
ANSWER： 測量電阻ACR是檢測TEC運行狀況的一種非常有效的方法。
我們建議使用交流電阻表（某寶很多）或LCR進行交流電阻測量。使用帶有直流輸入信號的標準歐姆表不會產生準確的讀數，因為施加在TEC上的直流和電壓會產生溫度變化和電阻讀數變化。
Q5 TEC的參數Imax, Vmax, dTmax和Qmax是什么意思?
ANSWER： 當電流流過任何物質時，就會產生熱量。
這一原理也適用于熱電材料。在某個工作點，TEC本身所產生的熱量可以在內部抵消熱電模塊的熱量泵送能力，或者說減弱其制冷能力。每個熱電模塊都有一個泵熱限制。這個限制稱為Qmax。達到Qmax是所對應的電流被稱為Imax，此時相應的電壓稱為Vmax。如果TEC與環境完全絕緣，并在Imax環境下運行，它將產生其最大溫差dTmax。在這種情況下，它也不會輸送任何熱量到外界。當一個熱量被加載到TEC的冷側，溫差被抵消。當我們所加載的熱量使兩側溫差為0，則此時對應的熱負荷為Qmax， 這也是測試TEC制冷能力的基本原理。性能系數(COP)，通常被稱之為效率，其定義為每個單位的供應電力所產生的泵熱能力， 即COP=Qc/Pin。
Q6 為什么鋁板TEC會有非?？焖俚闹评渲茻崴俣龋?/span>
ANSWER： 首先該技術突破了工藝瓶頸，使得其功率密度可達到30W/cm2以上。比如1MA10-127-05， 其Vmax=15.5VDC, Imax=8.6A, 尺寸是2*2cm2,那么其功率密度Qi=33W/cm2， 遠高于同行，最多17W/cm2
其次，它采用了鋁板封裝， 而非陶瓷封裝或鋁基板封裝。鋁板的熱傳導率conductivity是201W/m.K， 遠高于99%氧化鋁陶瓷的熱傳導率3W/m.K， 以及鋁基板的熱傳導率3W/m.K。
綜上， 從理論上就解釋了為何鋁板TEC， 即ATEC，可以有超快的制冷以及制熱速度。
Q7 為什么鋁板TEC會比傳統陶瓷TEC更加牢固耐摔？
ANSWER： 這是因為1）鋁板比陶瓷板無論是在受冷熱變形， 還是機械沖擊， 比如摔落， 都不易破裂，2）因為內部的組裝結構也完全不同于傳統的焊接方式。
Q8 從理論上，為何鋁板TEC會有100萬次的冷熱循環, 遠高于傳統陶瓷TEC的的壽命？
ANSWER： 首先，內部的組裝方式， 使得其抗擊應力變化導致的破損幾乎為零。從而減少了一種常見的失效模式，所以壽命提升了。

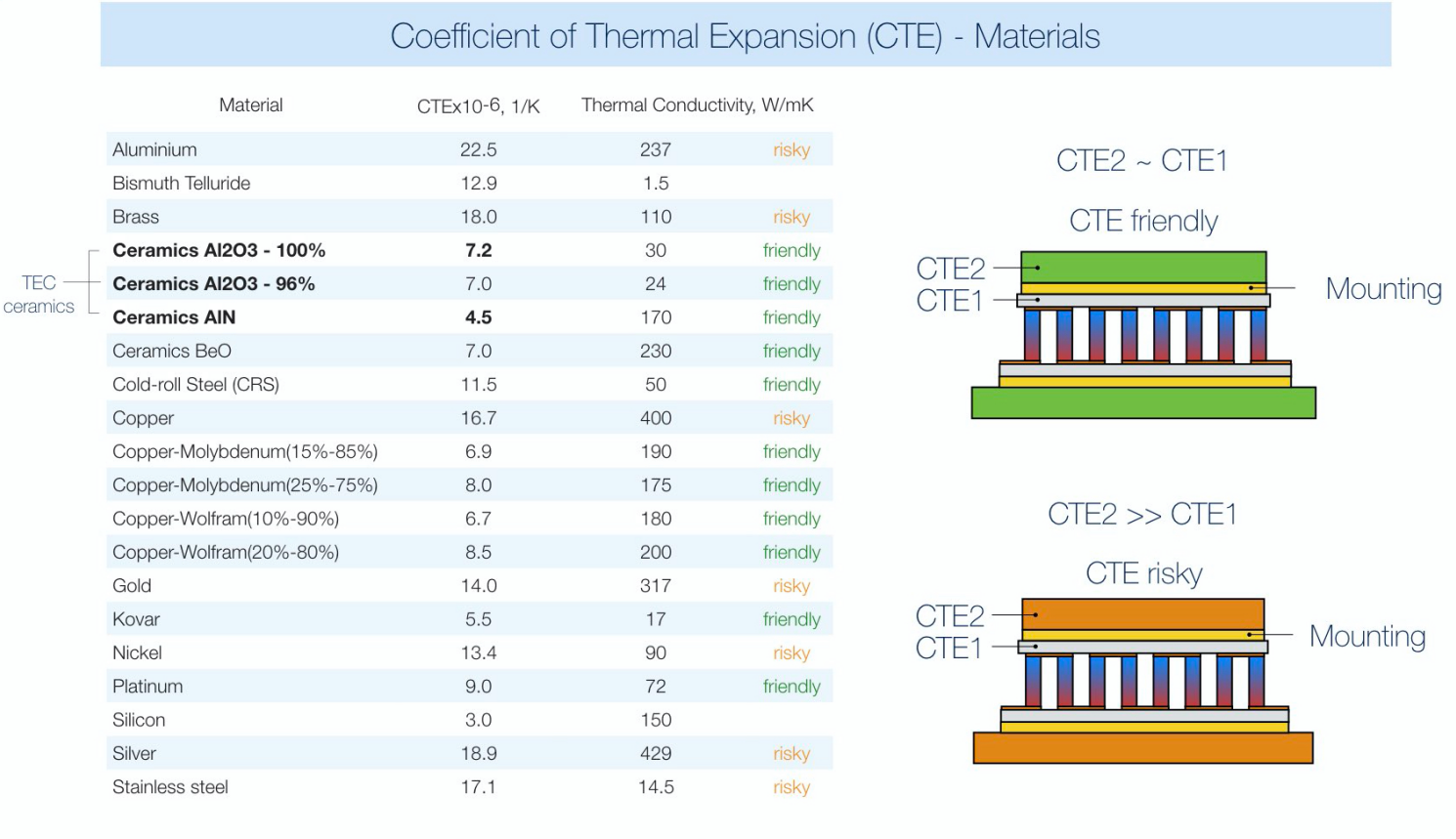

其次，與接觸再TEC表面的熱膨脹系數CTE緊密相關。與TEC接觸的材料其CTE2越接近TEC表面的CTE1，那么其冷熱變形越趨于同步，則TEC內應力越小，則TEC破碎的可能性越小。新技術的鋁板TEC， 其表面是鋁板，而PCR反應瓶的材料也是鋁，兩者可以同步變形。而傳統陶瓷TEC與鋁板反應瓶的CTE相去甚遠。見下圖表：
Q9 相比較于傳統TEC，鋁板TEC有哪些缺點？
ANSWER： 由于目前的技術瓶頸， 其單片的表面積不能大于950mm2
1) 由于工藝的局限， 其導線連接處不能承受10牛頓或以上的反轉或扭曲， 或者不能承受30牛頓的軸向拉力。建議安裝完畢后， 在導線1~2厘米處用膠水或卡扣錨定。

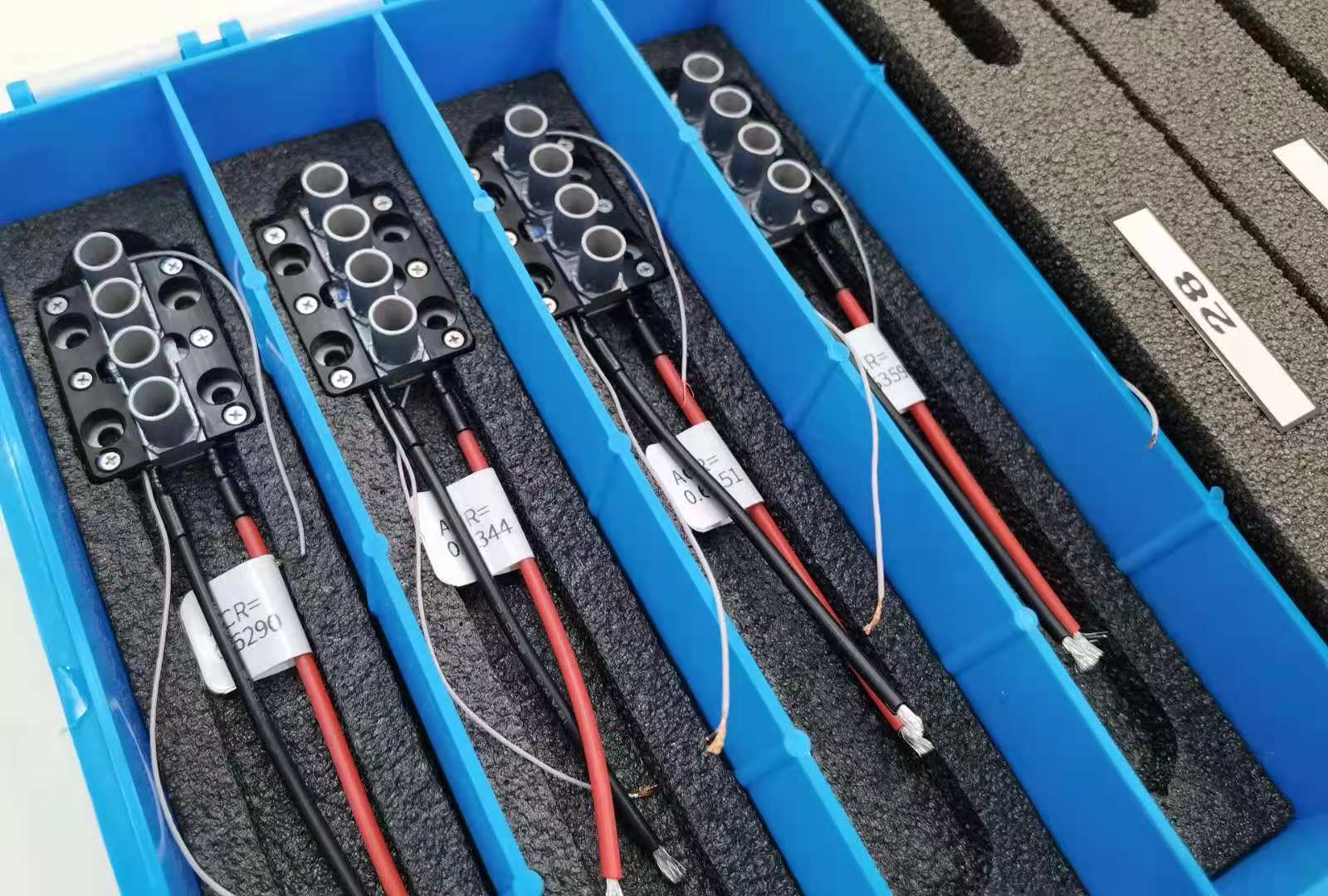

Q10 整體式的金屬TEC模組有哪些特點？
ANSWER： 直接就是一個PCR工作臺或反應瓶。
1) 結構更加緊湊
2) 減少了陶瓷冷面連接板等部件，減少了熱阻
3) 冷熱面植入了溫度傳感器PT100或者PT1000
4) 易于安裝。直接用導熱材料以及螺釘孔安裝在散熱器即可
Q11 PCR不同溫度下工作模式下對應的電壓電流如何選擇？
ANSWER： 為了獲得快速的制冷或制熱效果，在允許的情況下電壓越大越好。但是每當你接近穩定溫度的時候呢，這個時候應該讓電壓變小，從20電流變小，易于控制溫度，繼而使得溫度快速的趨于平衡。所以這一點就跟我們的算法是緊密相關的。
Q12 恒流與恒壓控制的差別？
ANSWER： 其本質都是電流越大，制冷或加熱速度越快。所以無論恒壓還是恒流，其實這都是控制電流。但是，通過電壓來控制電流，顯然是一個非常便捷的方法。

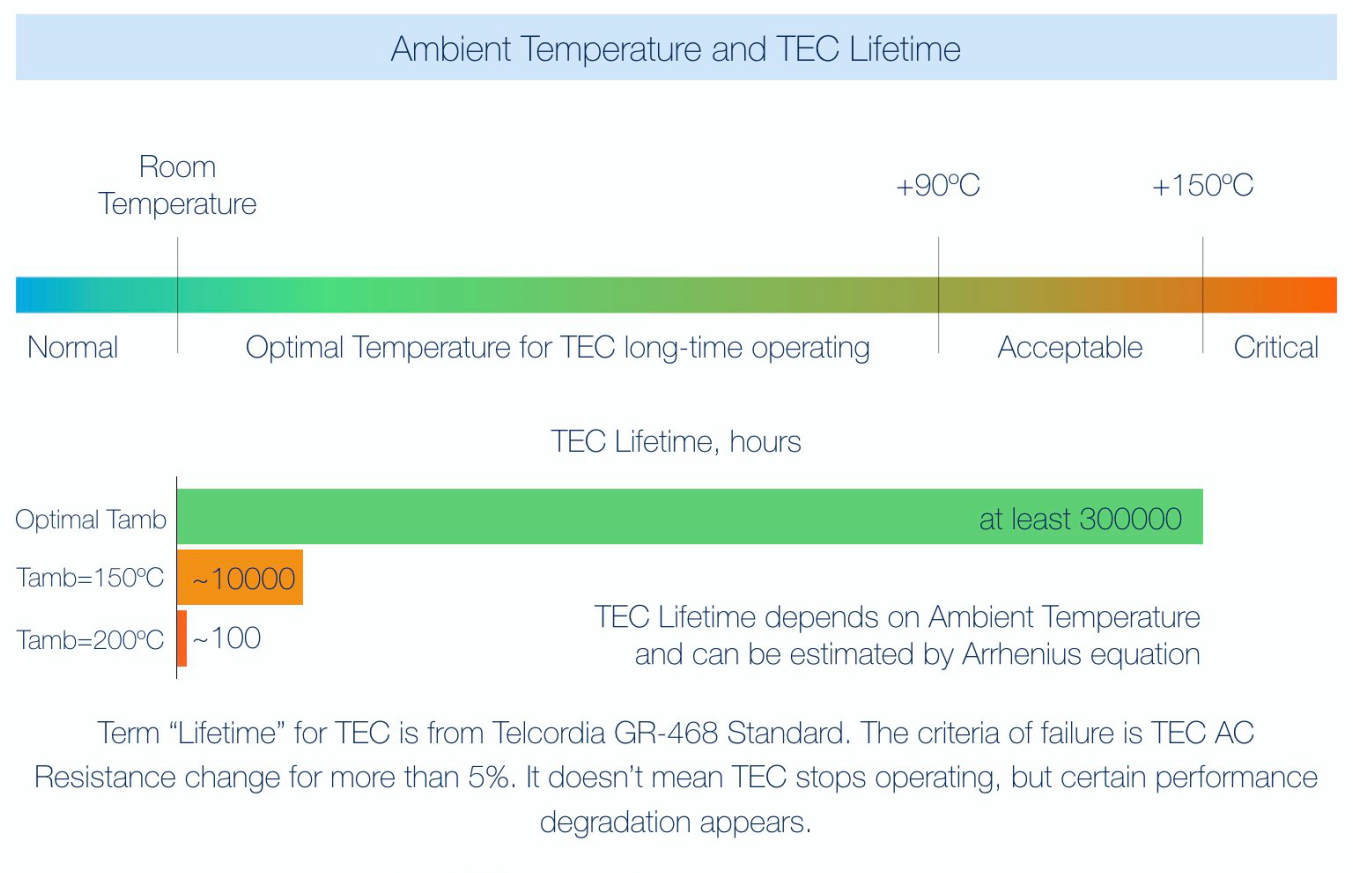

Q13 TEC的壽命與其所工作的環境溫度有何關系？
ANSWER： 一個經過熱設計優化的體系， 如果是處于常溫或不高于90度的溫度，那么其壽命能達到30萬小時以上。如果體系溫度達到150度， 那么它也許只能在此溫度下工作1萬小時了。下圖一目了然。
Q14 柔性TEC（TEP）有那些應用？
ANSWER： 柔性TEC，即TEP, 它本質也是一種熱電致冷技術的延申。它具有柔性，面積大， 功率小的特點。作為核心冷熱模塊，可通過植入，從而廣泛應用與家居，汽車等各個領域。如沙發，空調床， 汽車座椅， 兒童汽車座椅，頭盔等。
Q15 柔性TEC以及有哪些優缺點？
ANSWER： 優點：
柔性，表面可變性，可直接跟人體接觸
功率小
缺點
溫差小， 只有30度。但是這個溫差在很多行業可以滿足使用要求了
體積大，它最小只能做到100*100毫米左右。
Q16 能不能直接給TEC加電，而不采取任何輔助散熱措施？
ANSWER： 基本不能。如果不施加任何輔助散熱措施，直接給TEC加熱的時間不能超過5秒。一般來說這種做法只是為了給初次使用者一個感性認識，從而了解制冷和制熱的速度有多快，以及了解哪一面是制冷，哪一面是制熱。長時間的直接加電， 會大大減少TEC的壽命。正確的做法是，放置TEC于兩片表面光滑的散熱器或者類似散熱器功能的金屬件之間，使之能夠存儲搬運的熱量。這種做法一般可以幫助使用者了解某一個瞬間其電壓和電流的關系，同時獲取啟動電流的跳躍峰值。
更多疑問？ 歡迎關注本公司公眾號， 獲取及時的反饋和支持。
|
