PCR溫控

PCR工作之時，需要對TEC的電壓電流進行控制，從而實現升溫降溫，以達到擴增的目的。

能否快速有效的實現溫度的上升和下降,是PCR儀器成功與否的關鍵之一。

本公司除了供應PCR專用的TEC, 同時也提供標準的PCR溫控模塊. 該模塊集成了核心程序，優化了控制算法，能夠使用戶人為的設定循環的目的溫度，停留時間，循環周期，等等，同時提供可編輯的程序界面，以及與之對應的通訊協議。電路板上，包含485或者232接口，有助于用戶進行二次開發。

該控制板，極大地加速了PCR項目的開發，免去了自己成立團隊進行算法電路板設計的困擾，實現了PCR儀器的模塊化研發。

目前可以供應兩個版本：
1）PCX21C2-00, 2個通道，也就是可以獨立控制兩路TEC，實現獨立的2個溫度變化區域?？煽刂芓EC電壓范圍最大30V， 電流28A

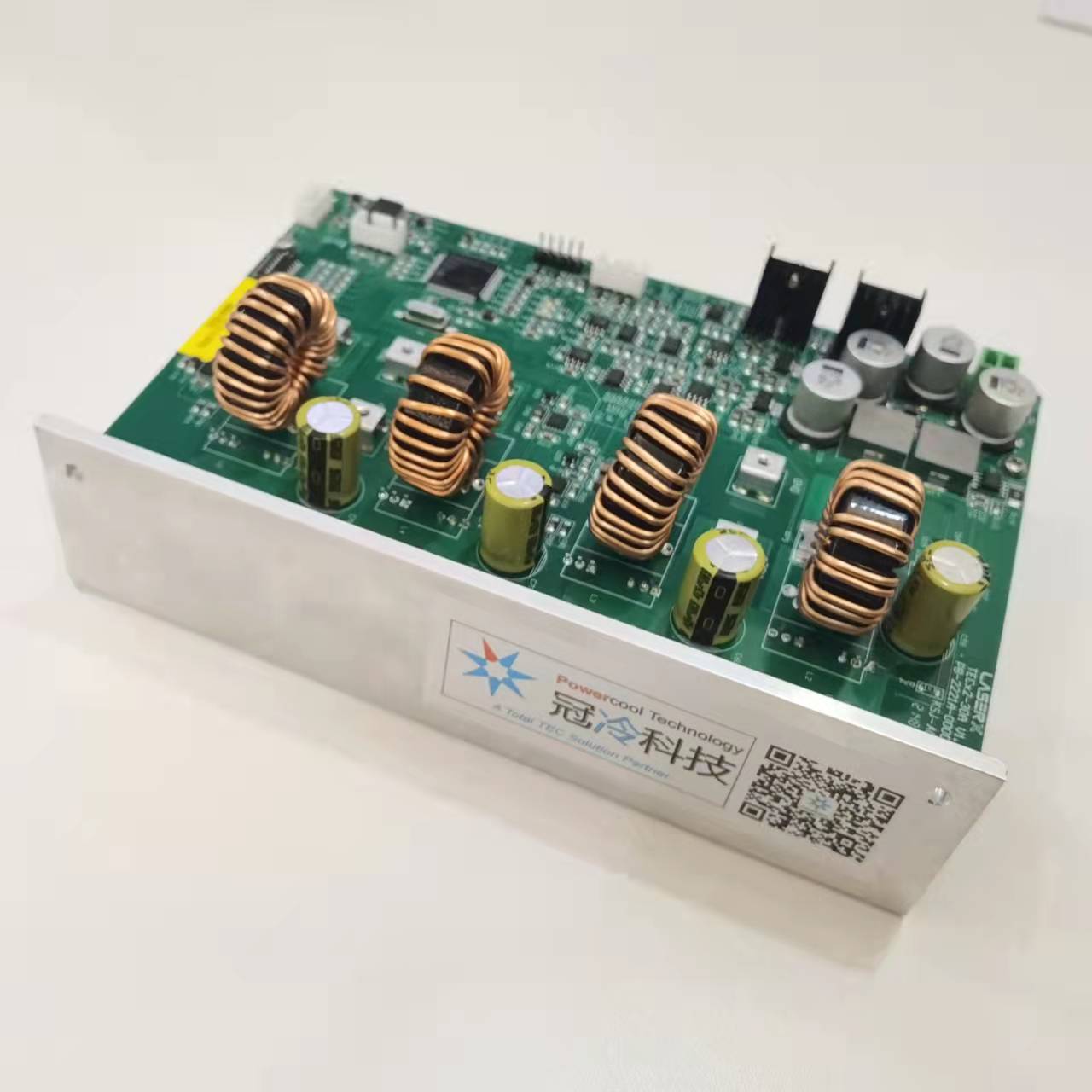

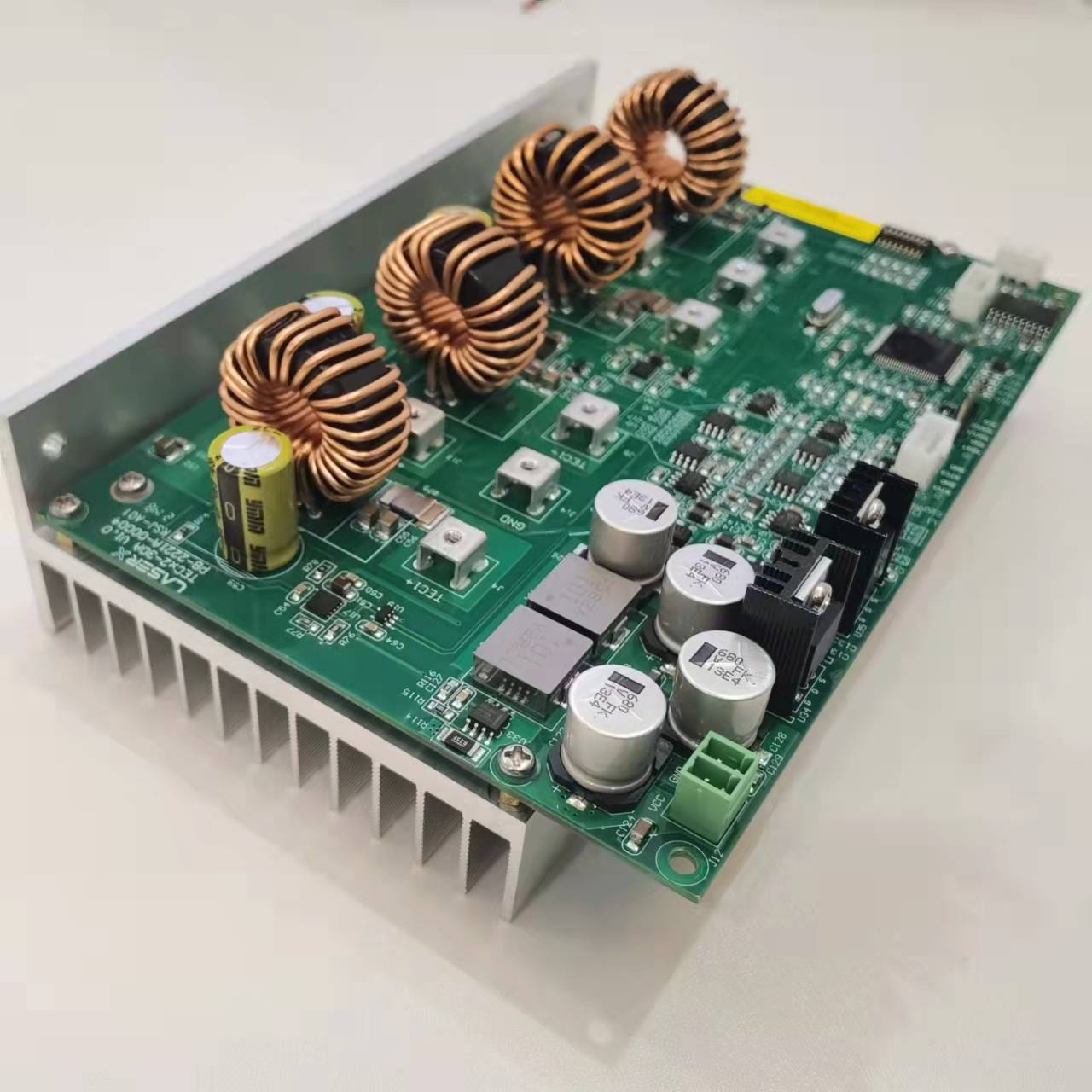

2）PCX21C4-00, 4個通道，也就是可以獨立控制四路TEC，實現獨立的4個溫度變化區域。可控制TEC電壓范圍最大30V， 電流9A

具體性能指標如下：

1. 1個RS485或者232接口， 默認RS485；

2. 預留2個TTL電平I/O信號，雙向；

3. 由冠冷提供通訊協議，協議包包含：

（a）溫控模塊聯機開關；

（b）溫控模塊聯機狀態；

（c）溫控模塊和qPCR擴增各階段同步信號控制及輸出；

（d）溫控模塊和qPCR擴增各階段同步信號狀態；

（e）溫控模塊過壓、過流、過溫狀態；

（f）溫控模塊升降溫、維持狀態；

（g）溫度傳感器狀態；

（h）實時溫度輸出（設置溫度和目標溫度）；

（i）溫度模塊循環次數配置；

（j）溫度模塊循環過程中高低溫維持時長配置；

（k）溫度模塊循環過程中的溫度上下限配置。
